輕觸開關TS-1101產品簡介

產品的廠家編號為：輕觸開關TS-1101，又被稱為3*6*4.3貼片輕觸開關或3*6*5貼片輕觸開關，產品的高度有4.3mm和5.0mm兩個標準，此開關的驅動力度有160克力和250克力兩種標準，產品的顏色為全白，產品的包裝方式有：袋裝(1000PCS/包)和卷裝也就是編帶(3000PCS/盤)，此款產品耐高溫可過回流焊240度高溫。與此款產品同系列的輕觸開關型號還有：TS-1101E/TS-1101F/TS- 1101G。

輕觸開關TS-1101技術參數

使用范圍溫度：-20℃~70℃

保存溫度范圍：-30℃~80℃

額定值：DC 12V 50mA

接觸電阻：≤50mΩ

絕緣電阻：≥100 MΩ

輕觸開關TS-1101機械性能

驅動力：250±50gf 或 160±50gf

回彈力度：40gf min

按鈕行程：0.25±0.1mm

可焊性：超過75%的錫焊面積被焊料所覆蓋

機械壽命：30000次

輕觸開關TS-1101各部件材質

蓋板：材料為不銹鋼，數量一個，顏色：白色。

按鈕：材質塑料PA66，數量一個，顏色：白色。

彈片：材料不銹鋼，數量一個，顏色：白色。

基座：材質塑料PA66，數量一個，顏色：白色。

引腳：材質為黃銅，表面為鍍銀處理。

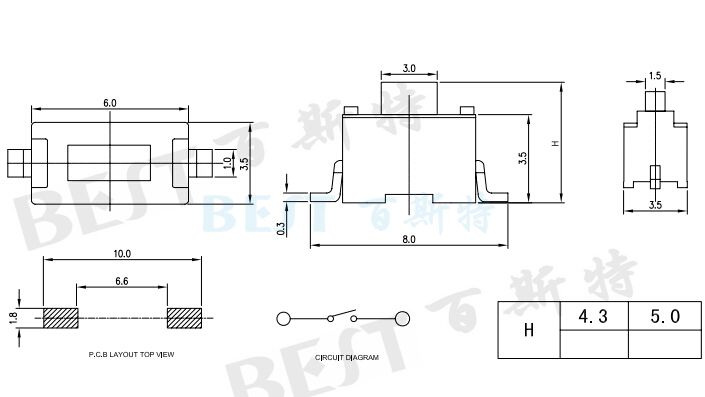

輕觸開關TS-1101參考圖紙
